用途：
SD4日照時數傳感器是半球遮陽下四個相同的全方位的傳感器。嵌入式微控制器執行一個復雜的對比評價算法準確區分直接陽光、漫射陽光。
SD4日照時數傳感器使用海洋級鋁合金材料，具有耐腐蝕性，尺寸合理重量輕，有全封閉的玻璃圓頂保護傳感器，利用簡單的高/低輸出來表示有/無陽光。
特點：
● 容易使用，可靠，精確
● 卓越的性能，甚至可以在云遮光條件下
● 全密封，玻璃半球頂罩保護傳感器
● 簡單的高/低輸出，用于只是有陽光/無陽光
● 可以在任何緯度、精度操作，無需校準
● 海洋級鋁制、陽極電鍍處理，抗腐蝕
● 緊湊的尺寸，重量輕
技術參數：

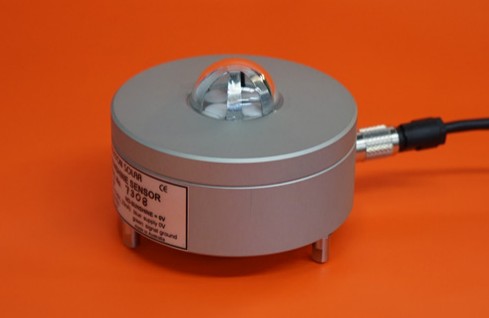

SD4日照時數傳感器 | 圖片 | |
日照時間誤差 | <±0.1小時 |
|
日照分辨率 | 0.02hr（0.01hr選項） | |
陽光臨界值（太陽直接輻照度） | 120 W.m-2± 15% | |
視角 | 360° | |
光強范圍 | 0 - 1500 W.m-2 | |
光譜范圍 | 300 - 1150nm | |
光譜選擇性 | -5 to +10% | |
工作緯度 | -90° to 90° | |
穩定性 | < 0.5%每年 | |
溫度響應 | < 2% | |
工作溫度 | -30 to +60°C | |
工作濕度 | 0-100% RH | |
信號輸出 | 有陽光：=+5V輸出（內置上拉1KOhm電阻） 無陽光：=0V輸出 | |
響應時間 | 小于1秒 | |
采樣周期 | 60s（可選30s） | |
電源消耗 | 5.5-14.5VDC, 20mA 最大 | |
檢測器 | 硅光電二極管 | |
電纜長度 | 5米，四芯 | |
密封等級 | IP65 | |
尺寸大小 | 150 x 150 x 150mm | |
凈重量 | 0.8Kg; 0.5Kg | |
性能規格 | 氣象組織建議 | SD4 |
陽光持續時間不確定性 | ± 0.1 hour | < ± 0.1 hour |
陽光持續時間分辨率 | 0.1小時 | 0.02hr (0.01hr option) |
陽光閾值 (直接太陽輻照度) | 120 W.m -2 ± 20% | 120 W.m -2 ± 15% |
地平線上方無障礙的太陽景觀 | > 3° | > 3° |
