用途：UVR1系列紫外輻射傳感器含有精密過濾器測量太陽紫外線輻照度。UVR1-T和UVR1-A適合空氣污染監測。UVR1-B適用于生物和人類紅斑(曬傷)監測。
UVR1系列紫外輻射傳感器可忽略余弦誤差，具有很好的穩定性。海洋級氧化鋁合金具有耐腐蝕性，大直徑濾光片長期穩定，內部視野狹窄，避免過濾器通帶失真。
特點：
● UVR1由船用級鋁材加工而成，經過陽極氧化處理，可提供耐用、耐腐蝕的表面。
● 專有的余弦校正擴散器與積分腔提供了UVR1卓越的方向響應。
● 該探測器是一個大面積的硅光電二極管，帶有片上低噪聲放大器。光在通過預濾波器后到達探測器主濾波器，預濾波器拒絕大部分可見光譜。主濾波器設置UVT、UVA或UVB帶通。這種雙濾光片配置可高效抑制所有非紫外線光譜。大直徑濾波器用于長壽命穩定性能，并且通過濾波器的光被限制在窄角度，以避免干涉濾波器帶通失真。
● 主過濾器和檢測器一起安裝在與儀器主體熱隔離的溫控加熱器組件中。加熱器將探測器和過濾器保持在精確的溫度，以最大限度地減少熱誤差。
● 縮小內部視野,避免濾波器帶通失真。加熱器電子器件與檢測器電子器件完全分離，以避免在UV信號上產生加熱器引起的噪聲。調節加熱器供電電流，使得加熱器性能不受供電電壓變化的影響。
● UVR1具有用于檢測器溫度的附加輸出。提供兩個停機輸入（一個用于加熱器，一個用于檢測器）用于低功率備用操作。
技術參數：

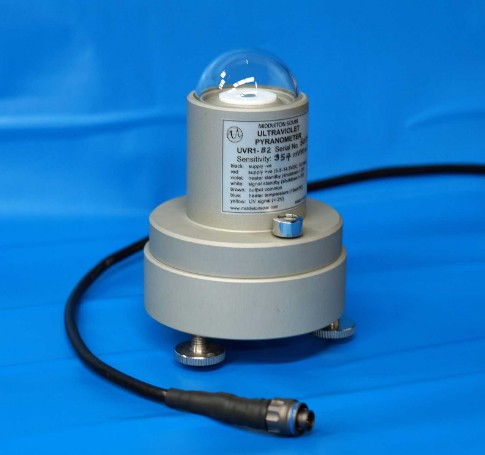

UVR1系列紫外輻射傳感器 | 圖片 | |
響應時間（95%） | <0.5s |
|
分辨率 | < 0.1% | |
不穩定（每年） | < -3% | |
非線性 | < 1% | |
方向誤差（余弦+方位） | <3%（0°-85°天頂角） | |
邊帶誤差（%信號，典型值） | UVR1-T2和UVR1-A2：可忽略不計 UVR1-B2:2.5%（夏季），7%（冬季） | |
溫度響應（加熱器打開） | <1% | |
光譜范圍和輻照度 | UVR1-T2：280-400nm；0-95 W.m-2 UVR1-A2：315-400nm；0-90 W.m-2 UVR1-B2：280-315nm；0-6 W.m-2 ,0-10 MED/hr | |
探測器類型，有效面積 | UV硅光二極管＋放大器，25 mm2 | |
靈敏度（典型） | UVR1-T & UVR1-A：15-35 mV/W.m-2 UVR1-B：400-900 mV/W.m-2 | |
輸出（典型滿刻度范圍） | 0-3V直流電（可選擇0-1V直流電） | |
黑暗偏移(50℃環境溫度變化) | ±1.5mV (30℃ & 40℃加熱器) ±2.5mV (50℃加熱器) | |
工作環境溫度 | -30—50℃ | |
熱控制：加熱器置位點選擇 置位點穩定 | 30℃；40℃(默認); 50℃ < 2.5℃(50℃環境變化) | |
供電需求(加熱器開) | 5.5—14.5VDC，單電源 最大12W，典型2W | |
穩定電流消耗 | 加熱器＋探測器關閉：< 1mA | |
溫度信號(探測器/過濾器)；精度 | 10mV/℃(例如：0.4V = 40℃)；±1℃ | |
頂罩 | UVR1-A：玻璃 UVR1-T & UVR1-B：熔融石英 | |
電纜長度 | 6m；末端帶連接頭 | |
重量 | 1.0kg (電纜除外) | |
運輸尺寸和重量 | 230 x 230 x 180毫米，3公斤 | |
