概述：

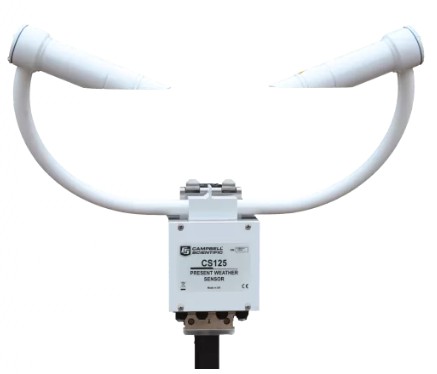

CS125天氣現象儀是一種紅外前向散射及氣象傳感器，該設備既可獨立使用也可與自動氣象站結合使用于道路、航海及機場等相關應用上。CS125能見度儀附帶5m(16.4英尺)長電纜及DB9連接器。
CS125能見度儀通過連續高速采樣來減少在混合多變的天氣及返回間歇信號的天氣（如雨天、冰雹等）情況下的誤差，同時，在相對穩定的天氣（如煙霧）狀況下讀數依然準確可靠。CS125對用于標記障礙物(如風力渦輪機)的可見光和紅外警示燈的干擾具有很高的免疫力。
特點：
·高性能傳感器，極具競爭力的價格
·設計過程較大限度減小氣流的影響
·使用選配的工具可方便在現場進行校準
·遠程應用中實現低功耗
·實現故障和窗口污染自檢
·采用自動露水罩式加熱器，全天候運行
· 經德國氣象局 (Deutscher Wetterdienst (DWD)) 認證，可用于航空領域
技術參數：
運行參數 | ||
最大報告能見度 | 75 km |
|
最小報告能見度 | 5 米 | |
分辨率 | 1米 | |
輸出 | 現在和過去的天氣：識別為標準薄霧、霧、細雨、凍細雨、細雨和雪、雨、凍雨、雨和細雨、雨和雪以及雪。56 個 SYNOP 當前天氣代碼以及相關的 METAR 和 NWS 當前天氣代碼 - 冰雹探測選項；過去天氣代碼選項 | |
精度 | ±8%（600 米 以下） ±10%（600 米至 10,000 米） ±15%（10,000 至 15,000 米 ） ±20%（15,000 米以上） | |
降水檢測靈敏度 | 0.05 毫米/小時 | |
累積報告范圍 | 0 至 999.9 毫米 | |
累積精度 | ±15%（根據實驗室內的出廠校準標準，適用于液體降水） | |
累積分辨率 | 0.1mm | |
雨強范圍 | 0 至 999.9 毫米/小時(報告的最大強度取決于降水的混合物） | |
強度精度 | ±15% （根據實驗室內的工廠校準標準，針對液體降水） | |
強度分辨率 | 0.01 毫米/小時 | |
工作溫度范圍 | -25° 至 +60°C（標準） | |
擴展工作溫度范圍 | -50°C 至 +70°C 或 -40°C 至 +70°C | |
工作濕度 | 0 -100% | |
工作風速 | 最高 60 米/秒 | |
傳感器密封等級 | IP66 | |
設備總功率 | 連續采樣時小于 3 W（包括防結露加熱器） | |
機械參數： | ||
材料 | 不銹鋼和粉末涂層硬質陽極氧化鋁 | |
安裝 | 不銹鋼 V 型螺栓夾可安裝到直徑為 32 至 52.5 毫米的桿上 | |
安裝桿 | 根據世界氣象組織的建議，可提供一個光學安裝桿，使樣品取樣容積在 1.5 米處 | |
可折疊桿 | 可根據客戶要求提供可折疊桿，以滿足國際民航組織的建議（通常將采樣體積置于2.5 米 ） | |
能見度傳感器尺寸 | 540 x 640 x 246 毫米，包括支架 | |
線纜長度 | 5m | |
傳感器重量 | 3千克，取決于安裝系統 | |
電子參數： | ||
電源電壓 | 7 至 30 伏直流 | |
加熱器電源電壓 | 24 伏（直流或交流） | |
加熱器功率 | 2 x 30 W（總計 60 W） | |
防結露加熱器功率 | 2 x 0.6 W（總功率 1.2 W） | |
接口： | ||
串行接口 | RS-232 或 RS-485 | |
串行數據速率 | 1200 至 115,200 bps（默認速率 38,400 bps） | |
報警輸出 | 2 x 0 至 5 V 輸出，32 mA（最大值） | |
光學參數： | ||
發射器光頻 | 850 納米 | |
