用途：

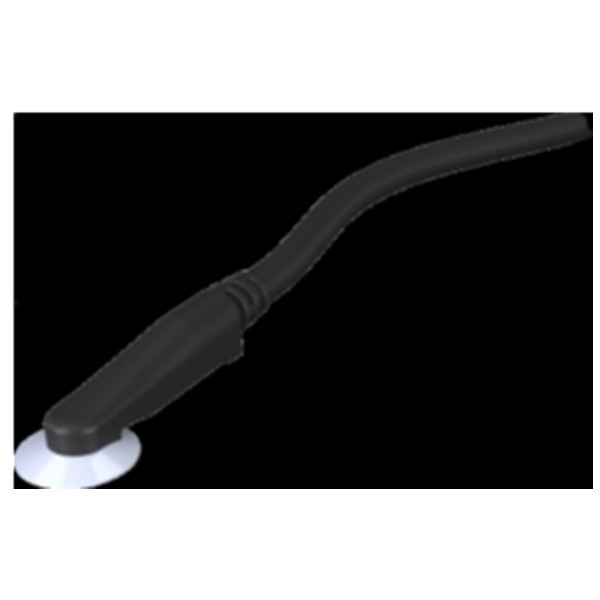

CS240是一種表面安裝的PRT溫度傳感器，用于測量太陽能板背面溫度。它使用一個精密的PT-1000 A級PRT制作，能達到較高級別的測量精確度。為了應對在MET站安裝中經常出現的粗魯?shù)陌惭b操作，PRT被安全的封裝在一個特殊設計的自粘鋁盤里。

特點：

·使用精密PT1000 A級傳感元件；

·符合IEC60751標準和DIN EN 60751標準；

·適配各種電纜長度；

·堅固的設計以保證在惡劣的環境和條件下正常工作；

·自粘設計，便于安裝，持續數十年；

·2線/4線輸出的配置，能同時滿足數據采集器的通道數和精度要求，即使在電纜長度足夠長的情況下仍能滿足精度要求；

·采用快速接頭連接傳感器，易于安裝和更換；

技術參數

工作溫度范圍：-40°到+105℃

公差：±(0.15+0.002t)

溫度系數：3850ppm/K

感應器類型：精密的1000歐姆A級鉑電阻熱敏元件(PT-1000)

長期穩定性：最大阻值最大偏差0.04%(經過1000h 400℃高溫處理)

圓盤材質：陽極氧化鋁

電纜套管材質：黑色半光澤PVC，UL VW-1耐光戶外使用

圓盤直徑：2.54cm(1.0in.)

傳感器整體長度：6.35cm(2.5in.)

成型接合尺寸：5.72cm×1.12×1.47cm(2.25×0.44×0.58in.)

重量：90.7g及附帶3.2m長電纜(0.2lb附帶10.5ft電纜)

導體部分

導線尺寸及類型：24AWG(7/32)鍍錫銅

絕緣類型：PVC

UL：AWM10012 1000V 105℃

填充物：按要求均勻分布的原纖維聚丙烯結構

漏極：24AWG(7/32)鍍錫銅(電纜，觸摸箔)

電磁屏蔽：鋁/聚酯薄膜(100%覆蓋，25%最小重疊，鋁箔面)

兼容標準

認證標準：UL AWM 2586 1000V 105°C; CSA AWM 600V 105°C FT

電磁兼容：符合電磁兼容要求 (EMC)

RoHS2標準：符合RoHS2標準
