概述：

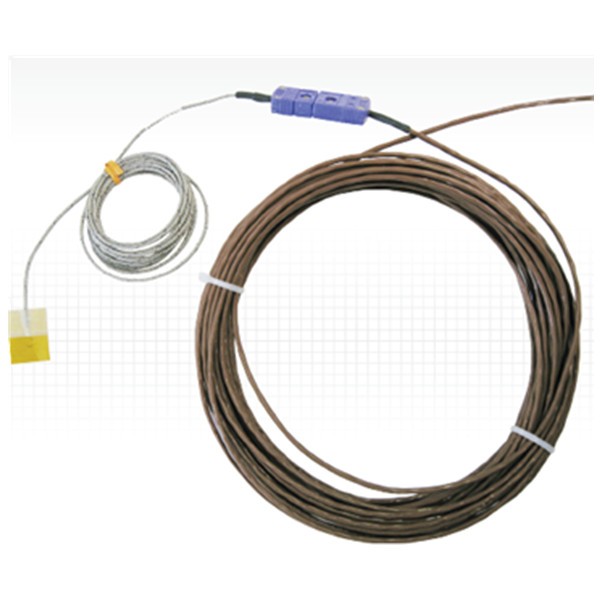

CS220表面貼裝E型熱電偶傳感器通過直接接觸來測量物體表面溫度。該傳感器通常用來測量太陽能電板溫度，同時也可用來測量其他設備的表面溫度。在太陽能應用領域，面板溫度是一個重要的測量指標，因?yàn)殡姲宓妮敵鰰?huì)受到其溫度的影響。隨著太陽能電板溫度的升高，其輸出量會相應的減少。

特點：

·太陽能應用領域應用方便；

·熱電偶測量公差滿足 ASTM E230-ANSI MC 96.1標準(參考溫度0℃)；

·便于安裝；

·兼容絕大多數坎貝爾科技公司的數據采集器；

技術參數

主體部分

熱電偶類型：鎳鉻-康銅熱電偶

標準輸出：60 μV/°C

熱電偶公差：1.0℃或0.4%，(0℃到900℃)滿足ASTM E230-ANSI MC 96.1特殊要求

粘合劑最大承受溫度：260℃

精確度：參照數據采集器操作說明上的熱電偶測量部分

響應時間：0.15s

不銹鋼屏蔽電纜長度：1m(3.3ft)

熱電偶長度：2.54cm(1.00in.)

熱電偶寬度：1.91cm(0.75in.)

重量：238g(8.4oz)，含電纜15.24m(50ft)

兼容性：CS220熱電偶傳感器與CR200(X)系列及CR510數據采集器不兼容

其他相容性信息

安裝：CS220熱電偶傳感器通常安裝在太陽能電板后面板的中間，安裝位置確定后，首先清潔后面板表面。從熱電偶測量端小心翼翼地撕掉屏蔽層，否則會造成設備受損。撕掉屏蔽紙后用力按住熱電偶其其粘牢在面板上。電纜拉緊后松出2到3英寸固定。將不銹鋼編織電纜和熱電偶延伸電纜上的微型連接器相連接，再根據數據采集器程序/鏈接的要求將熱電偶延伸電纜的尾纖連到數據采集器上。

多路復用器：如果需要大量CS220同時測量，推薦使用AM25T熱電偶多路復用器

數據采集器注意事項：每個探頭需要一個差分通道；數據采集器上需要一個熱電偶參考結

程序設計：CS220是基于CRBasic語言的TCDiff指令和Edlog語言的微分熱電偶指令設計，而CR200(X)系列，CR500及CR510數據采集器不支持熱電偶測量指令，所有與CS220不兼容。

參考溫度測量：內置于CR800, CR850, CR1000, CR3000, or CR5000配線面板的熱電偶；

                        內置于CR9000X測控系統中CR9050或者CR90501E輸出面板上的PRT；

                        內置于CR7測控系統中CR723T輸入面板上的PRT；

                        用于連接CR10X配線面板的CR10XTCR熱敏電偶。
